LaserTRACER Etalon – Masuratori Spatiale cu Precizie SUB-MICRONICA

LaserTRACER – Masuratori Spatiale cu precizie sub-micronica

LaserTRACER este instrumentul ideal pentru calibrarea si monitorizarea masinilor de masurat si a masinilor unelte in combinatie cu solutiile software TRAC-CAL si TRAC-CHECK.

LaserTRACER Etalon – Masuratori Spatiale cu Precizie SUB-MICRONICA - 2

Utilizand LaserTRACER, calibrarea instrumentelor de masurare si a masinilor unelte.se imbunatateste considerabil .

In combinatie cu programul TRAC-CAL pot fi calibrate extrem de rapid, simplu si precis, masini cu performante ridicate. Pozitia,  liniaritatea, perpendicularitatea, pasul, bataile axiale si radiale pot fi determinate cu precizie sub-micronica.

In contrast cu laser-tracker-ul conventional, LaserTRACER ofera  o precizie remarcabila a centrului de rotatie cu ajutorul unei sfere de referinta patentate. Si, in plus, lungimile poti fi masurate in spatiu cu precizie extreme de ridicata.

Principiu de functionare

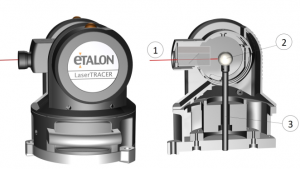

 LaserTRACER Etalon – Masuratori Spatiale cu Precizie SUB-MICRONICA - 1

Domenii de Aplicabilitate

> Calibrarea si monitorizarea Masinilor de Masurat in Coordonate de inalta precizie si a masinilor unelte

> Sisteme multilaterale pentru aplicatii de masuratori de inalta precizie

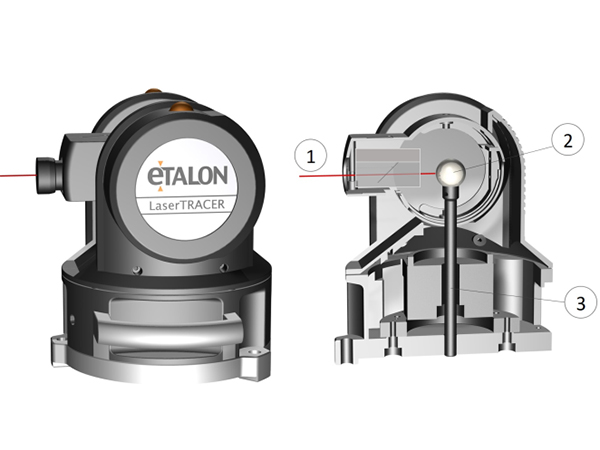

In interiorul LaserTRACER este fixata sfera (2) de inalta precizie cu o abatere de forma mai mica de 50 nm. Aceasta sfera serveste ca reflector de referinta pentru interferometru. In plus, sfera este decuplata mecanic de mecanismul de urmarire (3). Ca rezultat, sfera ramane stabila in domeniul sub-micronic in timpul miscarii mecanismului de urmarire iar erorile de ghidare ale axelor de rotatie pe orizontala si pe inaltime sunt eliminate complet. Interferometrul (1) are o rezolutie de 1 nm la un domeniu maxim de 15 m. Influenta conditiilor de mediu este compensata prin senzorii de temperature, presiune si umiditate incorporate. Tubul laser este localizat in unitatea de control externa si ghidat de LaserTRACER prin fibra de sticla. Pe de alta parte, incarcarea termica este redusa foarte mult si se poate oferi un design compact.  LaserTRACER poate fi manipulat de un singur operator si se poate aplica masinilor cu orice volum de masurare.



Specificatii Tehnice

Greutati si Dimensiuni
Greutatea LaserTRACER 8.5 kg
Greutatea Unitatii de Control 13.5 kg
Inaltimea LaserTRACER 230 mm
Inaltimea sferei de referinta de pe masa masinii 165 mm
Clasa Laser 2 M
Domeniu de Operare
Domeniul unghiular al axei de elevatie -35° to 85°
Domeniul unghiular al axei azimut -225° to 225°
Domeniul de Masurare 0.2 m – 20 m (pentru dimensiuni mai mari se foloseste “lipirea” masuratorilor)
Domeniul unghiular al reflectorului (ochi de pisica) 120 ° respectiv 160 °
Temperatura mediului pentru specificatii precise 15 °C – 35 °C
Componenta Dinamica
Acceleratia maxima admisa a reflectorului 10 m / s²
Viteza maxima admisa a reflectorului 20 m / min
Precizia
Stabilitatea frecventei laser-ului 24 h 2 · 10-8
Stabilitatea sferei de referinta la ΔT = ±1 K ± 0.1 µm
Rezolutia interferometrului 0.001 µm
Acuratetea spatiala a masuratorilor U(k=2) = 0.2 µm + 0.3 µm/m
Alimentarea Electrica
Puterea consumata 80 W – 100 W
